工業級ARM 處理器
RAM: 128MByte(最大可為1GB)
以太網：2路10/100Mbps自適應工業以太網接口（1路選配）
串口：4路RS232/RS485接口、帶光電隔離
多功能通訊：1路4G/EMTC/NB-IoT/ZigBee/LoRa)遠程無線數據傳輸支持(選配)
CAN: 1xCAN總線
多功能擴展：支持1路擴展插槽，支持客戶自定義擴展內容
支持SNMP及蒂蒙Device Manager云平臺，實現高效的遠程集中網管，遠程管理調試及配置調試
支持OTA在線更新，自動在線更新軟件，支持系統升級
深度定制Linux結合自主開發登峰數據采集系統及開發環境，可便捷、高效的完成應用程序開發及交互調試

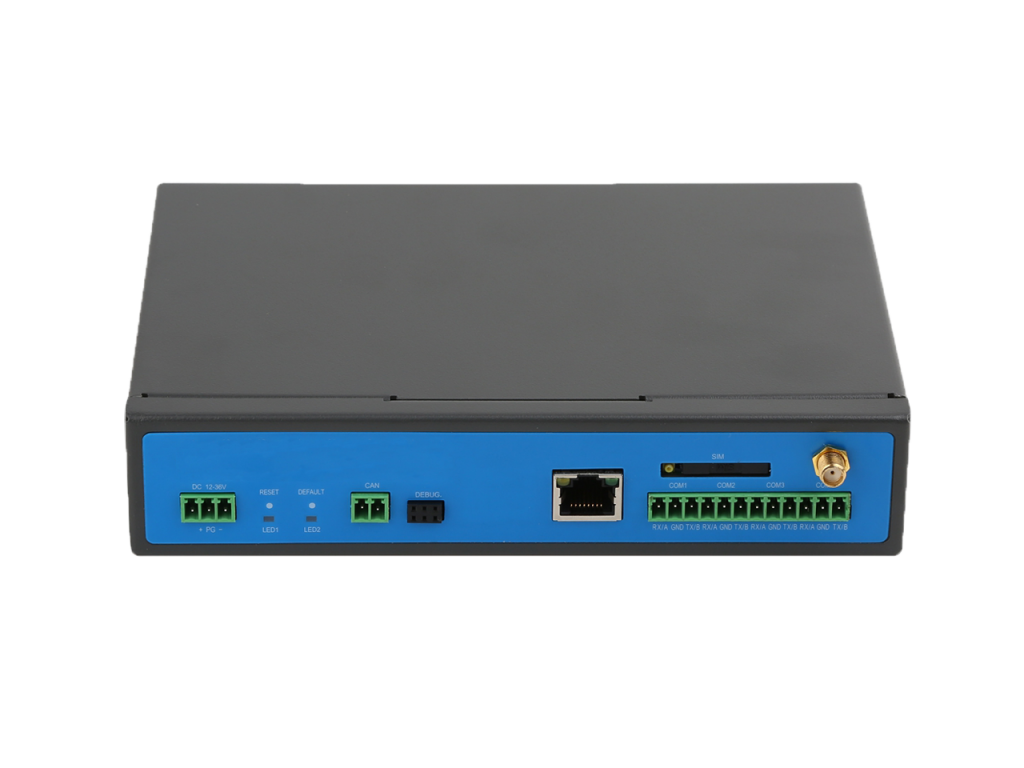

DM-A503H智能遠程傳輸終端集成了以太網、GPRS、ZigBee、LoRa、RS232/485通訊于一體的高性能通訊設備，是集各類末端數據采集控制裝置的RS232/485、總線通訊和無線數據通信等功能于一體的高性能測控裝置，可以直接接入各種數據采集模塊、傳感器、變送器等儀表，接收輸出信號、電平信號、脈沖信號等，是實施無線測控的最佳選擇。
DM-A503H系列采用高性能、低功耗、小體積的嵌入式微處理器，具有強大的運算、存儲能力。同時提供RS232和RS485接口，數據的存儲周期和上報周期可以根據用戶環境的要求而調整。支持工業級CAN總線接口、設備自適配并自動發現、添加主機設備，實現一鍵上傳從機數據。
首款同時支持4G、ZigBee、LoRa、NB_IOT/EMCC及RJ45無線通訊的物聯網采集傳輸設備
支持無限級聯網，且組網靈活，支持應用級自行組網，保障物聯網系統的暢通通訊
支持OTA在線更新，自動在線更新軟件，支持系統升級、系統迭代，無需人員維護
支持ModbusRTU/ascii、dlt645 376.1、粉塵等3000多種傳感器協議及常用工業通訊協議
現場操作簡易，便于調試
支持MySQL、Sqlite等數據庫
導軌與壁掛結構，安裝方便
工業設計金屬外殼，結構牢固可靠
支持Web配置界面，便于管理
工業級通訊處理器及工業級通訊模塊，適用各種惡劣環境
信號接收靈敏度高，即使在網絡信號較弱的情況下，仍能快速獲取到最強網絡信號，確保數據穩定傳輸
接口端子設計，接線方便
支持LoRa低功耗廣域通訊；最遠傳輸距離可達5KM
提供設備狀態指示燈，方便設備升級維護
帶4路RS485/RS232 并帶有2.5KV光電隔離
內置大容量Flash容量256Mbit本機保存數所量每天1440每能保留一年
1路10Mbps/100Mbps以太網,支持modbus TCP、MQTT、webservice、API 及透明傳輸
支持ZigBee組網最多可以組256個無線節點
支持工業級CAN總線接口; 設備自適配并自動發現、添加從機設備，實現一鍵采集從機數據
規則引擎：控制邏輯，可以根據自己需求使用表達式的需要對網關的功能任意計算和控制，節省了大量人力成本。
支持網頁在線調試監聽功能
支持TTL輸入輸出采集或控制，ADC輸入采集
| 項目 | DM-C503H 硬件規格 |
| 硬件平臺 | |
| CPU | Nuvoton ARM9工業處理器 |
| 內存 | 64MB DDR |
| FLASH | NOR Flash 32M，NAND Flash 128M |
| 接口 | |
| 以太網端口 | 1路10/100Mbps工業以太網協議端口 |
| 數字量/模擬量接口 | 可根據用戶需求增加擴展模塊,選配TTL輸入輸出，模擬量輸入等模塊 |
| 工業串行接口 | RS-232 x 4，RS-485 x 4;RS-232 信號:TXD、RXD、GND; RS-485 信 號:A、B、GND;ESD光電隔離保護:2.5KV |
| 調試端口 | 232/485/TTL/COMS調試口 |
| PCIE擴展插槽 | 1路多功能無線通訊擴展插槽(選配) |
| CAN總線 | 1路CAN總線。最多可掛接255個節點采集器（選配） |
| 按鍵 | 1個電源復位按鍵，1個恢復出廠設置按鍵 |
| 機械特性 | |
| 安裝方式 | 導軌、壁掛 |
| 外殼 | 金屬 |
| 防護等級 | IP55 |
| 冷卻方式 | 自然散熱 |
| 電源 | |
| 電源輸入 | DC 12-36V |
| 極性反接和過流保護 | 支持 |
| 電源接口 | 可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護 |
| 環境溫濕度 | |
| 環境濕度 | 5～95% （無凝霜） |
| 存儲溫度 | -40～90℃ |
| 工作溫度 | -40～85℃ |
| 其他 | |
| 看門狗 | 硬件看門狗（WDT）監控 |
| 實時時鐘 | 內置RTC，紐扣電池供電 |
| 指示燈 | POWER, STATUS, MODEM信號指示燈 |
| MTBF | 大于10萬小時 |
| 保修期 | 3年 |
| 尺寸 | 長18.3cm；寬12.4cm；高3.8cm；導軌安裝 |
| 產品認證 | CE認證：EN 55032:2015、EN 55035:2017（EN 61000-4-2:2009、EN 61000-4-3:2006+A2:2010）、EN 55032:2015、EN 55035:2017(EN 61000-4-2:2009)、Level 3 for Air Discharge at 8kV、 Level 2 for Contact Discharge at 4kV、EN 55035:2017(EN 61000-4-3:2006+A2:2010)、Level 2 at 3V/m； 設備可靠性測試：高溫、低溫、振蕩、跌落 |
| 4G LTE無線通訊模塊： | |
| 頻帶 | FDD LTE:B1/B3/B5/B7/B8/B20 UMTS:B1/B5/B8 GSM:850/900/1800/1900MHz |
| 輸出功率 | Class 3 (23dBm±2dB) for LTE FDD ；Class 3 (23dBm±2dB) for LTE TDDClass 3 (24dBm +1/-3dB) for TD-SCDMA；Class 3 (24dBm +1/-3dB) for UMTS；Class E2 (27dBm ±3dB) for EDGE 850/900MHz；Class E2 (26dBm +3/-4dB) for EDGE1800/1900MHz；Class 4 (33dBm ±2dB) for GSM 850/900MHz；Class 1 (30dBm±2dB) for GSM 1800/1900MHz |
| 靈敏度 | LTE B1:-97dBm(20M) UMTS B1:-110dBm LTE B3:-96dBm(20M) UMTS B5:-112dBm LTE B5:-99dBm(10M) UMTS B8:-111dBm LTE B7:-97dBm(20M) GSM 850：-111dBm LTE B8:-98dBm(10M) GSM 900：-110dBm LTE B20:-96dBm(20M) GSM 1800：-109dBm GSM 1900：-109dBm |
| 天線接口 | SMA外置 |
| USIM | 可選：外置/內置 |
標準版：DM-A503H
全網通版：DM-A503H-G NB
全網通版：DM-A503H-N
LoRa版：DM-A503H-L
ZigBee版：DM-A503H-Z
